金属密封柱塞式截止阀工作原理：     uj41h金属密封柱塞截止阀依靠截止阀的原理，阀杆带动柱塞在导向套中上、下往复运动，使柱塞端部斜锥面与阀座锥面完成阀门的开启与关闭功能。通过中柱与密封环间采用过盈配合，通过调节中法兰螺栓预紧力，使密封环压缩所产生的侧向力与阀体中孔面柱塞外圆密封，从而保证了阀门的密封性。金属密封柱塞式截止阀结构及特点：☆柱塞截止阀是由阀体、阀盖、阀杆、柱塞、导向、密封环、手轮等零件组成(如图)。当手轮旋转时，通过阀杆带动柱塞在导向套中上、下往复运动，使柱塞端部斜锥面与阀座锥面完成阀门的开启与关闭功能。☆在阀门中柱塞与密封环间采用过盈配合，通过调节中法兰螺栓预紧力，使密封环压缩所产生的侧向力与阀体中孔面柱塞外圆密封，从而保证了阀门的密封性。杜绝了内泄漏。☆由于密封环采用回弹性强、耐磨性高的无毒新型密封材料，所以密封可靠、经久耐用，从而提高了阀门的使用寿命。☆本阀门结合柱塞阀的无泄漏优点和截止阀启闭快的特点，成为一种结构新颖、用途广泛的新产品。其优越性远胜于普通截止阀。金属密封柱塞式截止阀运用规范：●阀门设计、制造按：gbl2235《法兰连接钢截止阀升降式止回阀》的规定。
●阀门的结构长度按：gbl2221《法兰连接金属阀门长度》系列尺寸。api阀心结构长度按ansi 16110-86有关尺寸选用。
●阀门连接法兰尺寸按：hgjl44-76-91《钢制管法兰、垫片、紧固件》及hg标准中的尺寸选用。
●阀门检查和试验按：gb/t13927《阀门的实验和检验》及api 598《阀门的实验和检验》要求。金属密封柱塞式截止阀安装和维修：☆本公司生产的柱塞截止阀出厂前均进行过严格试压、验收。使用时只需将外表及孔腔清洗干净，不必拆洗和更换。
☆本阀门可在任意位置安装，介质流动方向见阀体上箭头所示。
☆经过一段时间的使用，密封环如有磨损有渗漏必须先将阀门关闭后，再将中法兰螺栓均匀略加旋紧以至下渗漏即可，
☆不宜盲目将螺栓拧得太紧。同时更换时应防止柱塞和新装密封环表面裂痕和碰伤。金属密封柱塞式截止阀结构规范：

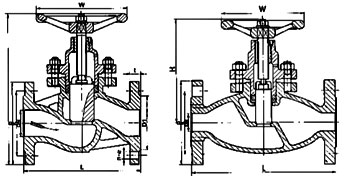

pnl.6-4.o  pn6.4-10.0	dnl5-250  dnl5-100	pnl.6-4.o  pn6.4-10.0	dn≥250  dn≥200
柱塞截止阀		平衡式柱塞截止阀

金属密封柱塞式截止阀性能规范 ：

阀体材料	适用温度	适用介质	压力范围
铸 钢	≤425℃	水、蒸汽、石油产品	pnl.6-1.6mpa
不锈钢	≤300℃	硝酸、醋酸	通径范围
含钼不锈钢	≤300℃	氮、氢、氨尿素等	dnl5-500mm

金属密封柱塞式截止阀结构尺寸：

dn(mm) 尺寸（mm）	uj41h-16c、y、p、r
	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
l	130	150	160	180	200	230	290	310	350	400	480	495	622	698	787	914
h	170	190	210	250	270	300	340	380	420	450	540	640	740	850	970	1100
w	100	100	120	140	160	180	200	240	270	310	340	400	520	640	760	900
d	95	105	115	135	145	160	180	195	215	245	280	335	405	460	520	580
k	65	75	85	100	110	125	145	160	180	210	240	295	355	410	470	525
d1	45	55	65	78	85	100	120	135	155	185	210	265	320	375	435	485
t	14	14	14	16	16	16	18	20	20	22	24	26	30	30	34	36
n-φ	4-14	4-14	4-18	4-18	4-18	4-18	4-18	8-18	8-18	8-18	8-23	12-23	12-25	12-25	16-25	16-30
重量（千克）	3．5	4．5	5．5	8	11．5	15	21	30	42	55	90	142	210	290	500
dn(mm) 尺寸（mm）	uj41h（y）-25c、p、r
	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
l	130	150	160	180	200	230	290	310	350	400	480	495	622	698	787	914
h	170	190	200	230	260	280	300	370	400	420	510	590	710	830	950	1080
w	100	100	120	140	160	180	200	240	270	310	340	400	520	540	780	900
d	95	105	115	135	145	160	180	195	230	270	200	375	445	510	570	655
k	65	75	85	100	110	125	145	160	190	220	250	320	385	450	510	585
d1	39	50	57	65	75	87	109	120	148	175	203	259	312	363	421	473
t	16	16	16	18	18	20	22	22	24	22	30	38	42	46	52	58
n-φ	4-14	4-14	4-18	4-18	4-18	4-18	4-18	8-18	8-23	8-25	8-25	12-30	12-34	16-34	16-34	16-41
dn(mm) 尺寸（mm）	uj41h-40c、y、p、r
	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
l	130	150	160	180	200	230	290	310	350	400	480	533	622	711	838	914
h	170	190	210	250	270	300	340	380	420	460	540	640	740	850	980	1100
w	100	100	120	140	160	180	200	240	280	310	340	400	520	640	760	900
d	95	105	115	135	145	160	180	195	230	270	300	360	425	485	550	610
k	65	75	85	100	110	125	145	160	190	220	250	310	370	430	490	550
d1	45	55	65	78	85	100	120	135	160	188	218	278	332	390	448	505
t	16	16	16	18	18	20	22	22	24	28	30	34	36	40	44	48
n-φ	4-14	4-14	4-14	4-18	4-18	4-18	8-18	8-18	8-23	8-25	8-25	12-25	12-30	16-30	16-34	16-34
重量（千克）	3.5	4.5	5.5	8	11.5	15	21	30	42.5	57	91	150	220	300	550
