柱塞式闸阀产品简介：     uz41sm柱塞式闸阀是根据原有的闸阀连接尺寸设计制造的，由于闸阀在使用过程中出现外漏，密封环带复性较差，使用寿命短等缺点，本柱塞闸阀结合了柱塞阀的无泄漏优点和闸阀启闭快又耐高温高压的特点，成为一种结构新颖的无泄漏柱塞闸阀。柱塞式闸阀结构特点：1、uz41sm柱塞式闸阀是由阀体、阀盖、阀杆、柱塞、导向套、密封环、手轮等零件组成 (如图)。当手轮旋转时，通过阀杆带动柱塞在导向套中上、下往复运动，使柱塞端部斜锥面与阀座面完成阀门的开启与关闭功能。2、在阀门中柱塞与密封环采用过盈配合，通过调节中法兰螺栓预紧力，使密封环压缩所产生的侧向力与阀体中孔面及柱塞外圆密封从而耐磨 性高的无毒新型密封材料，所以密封可靠、经久耐用，从而提高阀门的使用寿命。3、uz41sm柱塞式闸阀是根据原有的闸阀连接尺寸设计制造的，由于闸阀在使用过程中出现外漏，密封环带复性较差，使用寿命短等缺点，本柱塞闸阀结合了柱塞阀的无泄漏优点和闸阀启闭快又耐高温高压的特点，成为一种结构新颖的无泄漏柱塞闸阀。柱塞式闸阀性能规范：

阀体材料	适用温度	适用介质	压力范围
铸钢	≤250℃	水、蒸汽、油品	pnl．6-4.0mpa
铸铁	≤180℃	水、蒸汽、油品	pnl．6
不锈钢	≤200℃	硝酸、醋酸	通径范围
含钼不锈钢	≤200℃	氮、氢、尿素等	dnl 5-400mm

柱塞式闸阀实验压力：

实验项目	实验介质	实验压力
压强实验	水	1.5pn
高压密封试验	水	1.1pn
低压气密封试验	气	0.5-o.7mpa

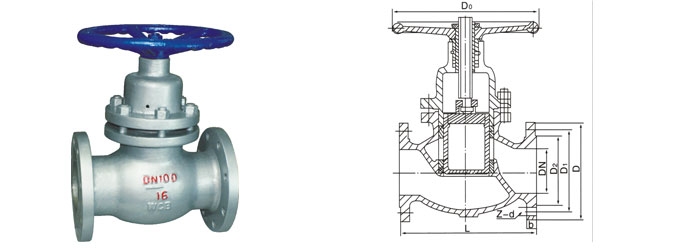

柱塞式闸阀主要连接、结构尺寸：

公称通径 dn(mm)	尺寸
	l	d	d1	d2	b	z-φ d	h	h1	d0
uj41h/y-16c
15	130	95	65	45	14	4-14	145	157	100
20	150	105	75	55	14	4-14	149	165	120
25	160	115	85	65	14	4-14	166	184	120
32	180	135	100	78	16	4-18	187	213	160
40	200	145	110	85	16	4-18	208	236	180
50	230	160	125	100	16	4-18	234	268	220
65	290	180	145	120	18	8-18	284	330	240
80	310	195	160	135	20	8-18	314	358	280
100	350	215	180	155	20	8-18	365	427	320
125	400	240	210	185	22	8-18	401	475	360
150	480	280	240	210	24	8-23	415	505	400
200	600	335	295	265	26	12-23	508	626	450
250	650	405	355	320	30	12-25	590	740	500
300	750	460	410	375	30	12-25	1000	1160	560
350	787	520	470	435	34	16-25	1040	1210	640
400	914	580	525	485	36	16-30	1200	1400	720
uj41h/y-25c
15	130	95	65	45	16	4-14	145	157	100
20	150	105	75	55	16	4-14	149	165	120
25	160	115	85	65	16	4-14	166	184	120
32	180	135	100	78	18	4-18	187	213	160
40	200	145	110	85	18	4-18	208	236	180
50	230	160	125	100	20	4-18	234	268	220
65	290	180	145	120	22	8-18	284	330	240
80	310	195	160	135	22	8-18	314	358	280
100	350	230	190	160	24	8-23	365	427	320
125	400	270	220	188	28	8-25	401	475	360
150	480	300	250	218	30	8-25	415	505	400
200	600	360	310	282	34	12-25	508	626	450
250	650	425	370	332	36	12-30	590	740	500
300	750	485	430	390	40	16-30	1000	1160	560
350	787	550	490	448	44	16-34	1040	1210	640
400	914	610	550	505	48	16-34	1200	1400	720
