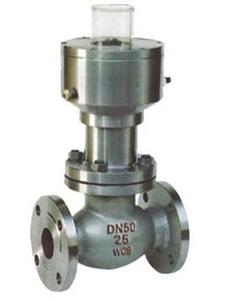

气动紧急切断阀介绍
气动紧急切断阀是一种安全保护阀，安装在液化石油气（燃气），液相与气相管路上，与远距离气源配套使用，利用气源控制阀门开启-关闭,以便在管道或储罐上发生大量泄漏甚至起火时，快速手动使气源卸压，或高温≥75%%p5c%%d时易熔合金熔化，而气缸自动卸压，阀门迅速关闭而止漏，起安全保护作用。
气动紧急切断阀电控的工作原理
本阀气源入口按装一只二位三通电磁阀，利用远程电器控制台控制阀门开关。
1.燃气泄漏报警器报警通电,电磁阀通电排气,阀门自动关闭.
2.手动控制电磁阀(按下红色卡子)排气,阀门自动关闭.
气动紧急切断阀主要性能规范
| 压力等级 | 2.5/4.0mpa | 气缸工作压力 | ≤2.0mpa |
| 使用温度 | -40~+80℃ | 气缸使用介质 | 氮气`无水空气 |
| 使用介质 | 天然气，液化气， | 熔闭时间 | ±70℃ |
| 关闭时间 | ≤5秒 | 气缸开启压力 | ≥0.5-0.7mpa |
| 零 件 名 称 | 材 料 |
| 阀 体 阀 盖 | 碳 素 钢 |
| 气缸， 活塞 | 球墨铸铁 |
| 密封圈， o型川 | 聚四氟乙烯，丁晴橡胶 |
| 弹簧 | 50crva（弹簧钢） |
气动紧急切断阀按装尺寸
| dn-jis | l | 最大流量:升/分max.fiow/min | |
| mm | in | ||
| 25 | 1" | 160 | 160 |
| 32 | 1-1/4" | 200 | 400 |
| 40 | 1-1/2" | 200 | 400 |
| 50 | 2" | 240 | 640 |
| 80 | 3" | 283 | 1600 |
| 100 | 4" | 305 | 2500 |
| 150 | 6" | 403 | 3300 |
| 200 | 8" | 502 | 5900 |
