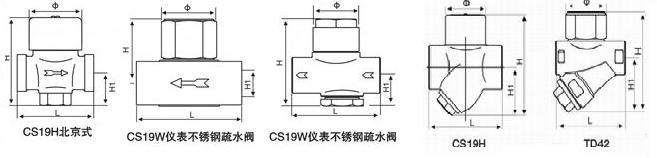

圆盘式蒸汽疏水阀产品简介：     cs19h、cs49h圆盘式蒸汽疏水阀是根据热动力原理，利用蒸汽和凝结水的热动力学不同的特性，引起动能和势能动静压变化。使动作件阀片上下压差变化，启动阀片开启和关闭，从而达到阻汽排水目的。当凝结水排流较低时会发生第二次蒸发，并在粘度、密封等方面与蒸汽方面存在差异驱动启闭件。热动力式蒸汽疏水阀带蒸汽或空气保温装置，不受环境温度影响，减少动作频率，延长寿命。备有过滤器和排污。该阀动作灵敏可靠，排水量大。圆盘式蒸汽疏水阀工作原理：     cs19h、cs49h圆盘式蒸汽疏水阀内有一个阀片，既是敏感件又是动作执行件。当装置启动时，管道出现冷却凝结水，凝结水靠工作压力推开阀片，迅速排放。当凝结水排放完毕，蒸汽进入疏水阀内，蒸汽的体积迅速扩大，蒸汽比凝结水的流速大，使阀片上下产生压差，阀片在蒸汽流速的吸力下迅速关闭。当阀片关闭时，阀片受到两面压力，阀片下面的受力面积小于上面的受力面积，因疏水阀汽室里面的压力来源于蒸汽压力，所以阀片上面受力大于下面，阀片紧紧关闭。当疏水阀汽室里面的蒸汽降温成凝结水，汽室里面的压力消失。凝结水靠工作压力推开阀片，凝结水又继续排放，循环工作，间断排水。圆盘式蒸汽疏水阀产品特点：1、该阀体积小，重量轻，安装简便。2、耐腐蚀，耐磨损，使用寿命长。3、间断排放凝结水。4、内置大流通面积过滤网，确保无故障工作。5、可在线更换内件和在线清理杂质，维护方便。圆盘式蒸汽疏水阀外形连接尺寸：

产品型号produstion type			dn	尺寸(mmdimensions
				螺纹连接		承插焊连接				法兰连接
				l	h	l	h	d1	t	l	h	d	d1	d2	b	f	z-φd
cs19h	16	c	15	90	80	75	80	23	7	150	110	95	65	45	14	2	4-φ14
	25		20	90	90	85	90	28	7	150	110	105	75	55	14	2	4-φ14
	40		25	90	115	90	115	33	10	160	115	115	85	65	14	2	4-φ14
cs69h	16	c	32	120	138	120	138	42	12	230	138	135	100	78	16	2	4×φ18
	25		40	120	148	120	148	52	12	230	148	145	110	85	16	3	4×φ18
	40		50	140	163	140	163	62	12	230	163	160	125	100	16	3	4×φ18
cs49h	16	c	65	/	/	/	/	/	/	250	185	180	145	120	18	3	4×φ18
	25		80	/	/	/	/	/	/	280	285	195	160	135	20	3	8×φ18
	40		100	/	/	/	/	/	/	310	315	215	180	155	20	3	8×φ18
			15	90	80	75	80	23	7	150	110	95	95	45	14	2	4-φ14
			20	90	90	85	90	28	7	150	110	105	75	55	14	2	4-φ14
cs19h-16z cs49h-16z			25	90	115	90	115	33	10	160	115	115	85	65	14	2	4-φ14
