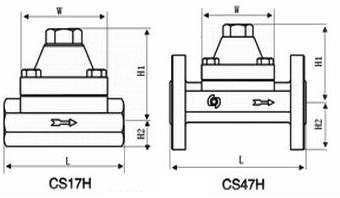

双金属片式疏水阀产品简介：     cs17h、cs47h双金属片式疏水阀利用热传感原理排放过冷凝结水，能够处理大的启动负荷。当系统温度和压力增大时，疏水阀的叠层式镍－铬双金属元件开始延展，当蒸汽到达疏水阀时紧闭阀门从而防止了蒸汽损失。保证系统在节省能源的条件下高效率工作。双金属片式疏水阀工作原理：     cs17h、cs47h双金属片式疏水阀是由双金属片感温元件带动阀心进行开关阀门。当装置刚起动时，管道出现低温冷凝水，双金属片是平展的，阀芯在弹簧的弹力下处于开启位置。当冷凝水温度渐渐升高，双金属片感温元件开始弯曲变形，并把阀心推向关闭位置。在冷凝水达到饱和温度之前，疏水阀完全关闭。阀前始终存有高温凝结水，无蒸汽泄漏，节能效果好。双金属片式疏水阀产品特点：1、起止回阀作用：阀球能在管线产生回流时，立即关闭排放孔，无须附加装置。2、排空气和水：输送管线的压力或重力使阀打开，迅速排除空气和水，缩短升温时间。3、排放冷凝水：冷凝水逐步渐降低了双金属元件的热拉力，使排放孔逐渐打开，冷凝水畅通无阻碍地排放。4、阻汽：进入阀腔中的蒸汽使双金属元件弯曲产生热拉力，并克服管道压力是关闭阀球。热拉力是随相应的饱和蒸汽曲线变化的。因此，在其压力范围内都能有效地工作。双金属片式疏水阀外形连接尺寸：

型 号 type	dn				承接焊连接					法兰连接
		l	h	w	l	h	w	d’	t	l	h	d	k	d	c	f
cs17h-16c					(mm)					(mm)
	15	100	92	82	100	92	82	22	12	150	92	95	65	45	14	2
	20	100	92	82	100	92	82	27	12	150	92	105	75	55	14	2
	25	100	92	82	100	92	82	34	12	160	92	115	85	65	14	2
cs47h-16c cs67h-16c	32	165	140	115	165	140	115	42	13	200	140	135	100	78	16	2
	40	165	140	115	165	140	115	48	13	200	140	145	110	85	16	3
	50	175	140	115	175	140	115	61	14	230	140	160	125	100	16	3
	15	100	92	82	100	92	82	22	12	150	92	95	65	45	14	2
	20	100	92	82	100	92	82	27	12	150	92	105	75	55	14	2
cs17h-25 cs47h-25 cs67h-25	25	100	92	82	100	92	82	34	12	160	92	115	85	65	14	2
	32	165	140	115	165	140	115	42	13	200	140	135	100	78	16	2
	40	165	140	115	165	140	115	48	13	230	140	145	110	85	16	3
	50	175	140	115	175	140	115	61	14	230	140	160	125	100	16	3
	15	100	92	82	100	92	82	22	12	250	92	95	65	45	14	2
cs17h-40 cs47h-40 cs67h-40	20	100	92	82	100	92	82	27	12	150	92	105	75	55	14	2
	25	100	92	82	100	92	82	34	12	160	92	115	85	65	14	2
	32	165	140	115	165	140	115	42	13	200	140	135	100	78	16	2
	40	165	140	115	165	140	115	48	13	200	140	145	110	85	16	3
	50	175	140	115	175	140	115	61	14	230	140	160	125	100	16	3
