角式氨用截止阀产品简介：     氨用截止阀的密封面采用巴氏合金、四氟、尼龙等。使用寿命长。是安装在制冷系统的设备或管路上，用以接通和切断制冷工质流动的通道，在使用过程中遇到温差幅度变动环境下能自然达到化学处理性能。适于温度-40~+150摄氏度的氨、氨液介质的管路及液化气管路上作启闭作用。主要适用于冷冻、制冷、化工、石油、食品、冶炼、液化气等单位使用。角式氨用截止阀工作原理：     j44b角式氨用截止阀的启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。阀杆的运动形式，有升降杆式(阀杆升降，手轮不升降)，也有升降旋转杆式(手轮与阀杆一起旋转升降，螺母设在阀体上)。截止阀只适用于全开和全关，不允许作调节和节流。角式氨用截止阀产品特点：1、中通法兰为方形结构，阀杆采用间杆连接。2、阀体密封面部位采用球凸状，与阀脚以线吻合密封。3、密封面采用巴氏合金，密封性能好，使用寿命长。角式氨用截止阀产品零部件：

零件名称	阀体、阀盖	密封圈	填料	填料压盖	阀杆	垫片
j42b-25c	铸钢	巴氏合金	聚四氟乙　烯	碳钢		聚四氟乙　烯
j42b-25p	灰铸铁			不锈钢
j42f-25c	不锈钢	聚四氟乙烯		碳钢

角式氨用截止阀试压规范：

公称压力 pn（mpa）	试验压力 ps（mpa）	适用介质	适用温度（℃）
2.5	3.8	氨气、氨液等nh3	巴氏合金-40℃+150℃	四氟-40℃+200℃
4.0	6.4

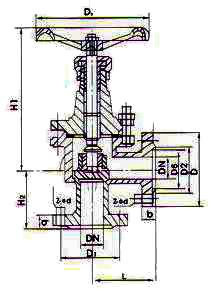

角式氨用截止阀主要尺寸：

公称通径 dn（mm）	尺　　寸（mm）
	l	d	d1	d2	d4	b	f	f1	z-φd	关	开	d3
10	65	90	60	40	35	16	2	4	4-φ14	165	185	110
15	65	95	65	45	40	16	2	4	4-φ14	165	185	110
20	75	105	75	55	51	18	2	4	4-φ14	170	200	120
25	80	115	85	65	58	18	2	4	4-φ14	197	210	120
32	90	135	100	78	66	20	2	4	4-φ18	199	213	140
40	100	145	110	85	76	20	3	4	4-φ18	248	264	160
50	115	160	125	100	88	22	3	4	4-φ18	265	295	180
65	145	180	145	120	110	24	3	4	8-φ18	310	349	220
80	155	195	160	135	121	26	3	4	8-φ18	340	357	240
100	175	230	190	160	150	30	3	4.5	8-φ23	380	413	280
125	200	270	220	188	176	32	3	4.5	8-φ25	430	451	320
150	240	300	250	218	204	32	3	4.5	8-φ25	505	492	360
200	300	360	310	278	260	34	3	4.5	12-φ25	550	806	400
250	325	425	370	335	31	36	3	4.5	12-φ30	730	880	450
300	375	485	430	390	364	40	3	4.5	16-φ30	-	995	550
