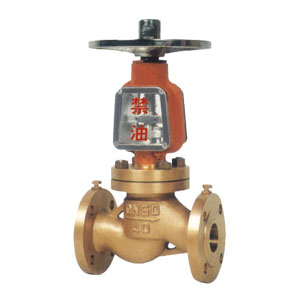

名称：全铜氧气截止阀
型号：jy41w-40t2/p2
口径：15～400mm
压力：2.5～4.0mpa
温度：常温
材料：碳钢、不锈钢、青铜
设计标准：jb、gb、ansi、bs、api、iso、din、nf
氧气管路阀型号有jy41w-10t,jy41w-25t,jy41w-40t,jy41w-10p,jy41w-25p,jy41w-40p
全铜氧气截止阀用途
氧气截止阀是氧气管网阀门的一种.它除了具有普通截止阀功能外还具有阻燃性好,导电性能好,传热快,结构紧凑,防油,安全可靠等特点.随着冶金工业的发展.氧气截止阀与氧气球阀一起被广泛应用于钢铁,冶金,医药,化工等行业.
全铜氧气截止阀主要性能规范
公称压力 |
1.6 |
2.5 |
4 |
水压强度试验压力mpa |
2.4 |
3.75 |
6 |
水压密封试验压力mpa |
1.76 |
2.75 |
4.4 |
气压强度试验压力mpa |
1.76 |
2.75 |
4.4 |
气压密封试验压力mpa |
1.76 |
2.75 |
4.4 |
最大工作压力mpa |
1.6 |
2.5 |
4 |
工作温度 |
-20~150℃ |
||
适用介质 |
氧气,氮气,空气等 |
||
零件名称 |
壳体 |
球体 |
阀杆 |
手柄 |
垫片,填料密封圈 |
材料 |
16-4硅黄铜 |
不锈钢或铜合金 |
不锈钢 |
碳钢 |
聚四氟乙烯 |
公称压力 |
公称直径dn(mm) |
do |
d |
d1 |
d2 |
k |
l |
f |
f1 |
c |
z-d |
h |
1.6 |
dn32 |
125 |
135 |
78 |
/ |
100 |
180 |
2 |
/ |
16 |
4-φ18 |
312 |
dn40 |
160 |
145 |
85 |
/ |
110 |
200 |
3 |
/ |
16 |
4-φ18 |
328 |
|
dn50 |
180 |
160 |
100 |
/ |
125 |
230 |
3 |
/ |
16 |
4-φ18 |
450 |
|
dn65 |
320 |
180 |
120 |
/ |
145 |
290 |
3 |
/ |
18 |
4-φ18 |
530 |
|
dn80 |
360 |
195 |
135 |
/ |
160 |
310 |
3 |
/ |
20 |
8-φ18 |
560 |
|
dn100 |
400 |
215 |
155 |
/ |
180 |
350 |
3 |
/ |
20 |
8-φ18 |
618 |
|
dn125 |
450 |
245 |
185 |
/ |
210 |
400 |
3 |
/ |
20 |
8-φ18 |
675 |
|
dn150 |
450 |
280 |
210 |
/ |
240 |
480 |
3 |
/ |
24 |
8-φ23 |
743 |
|
dn200 |
450 |
335 |
295 |
/ |
295 |
600 |
3 |
/ |
26 |
12-φ23 |
850 |
|
2.5 |
dn32 |
125 |
135 |
78 |
/ |
100 |
180 |
2 |
/ |
18 |
4-φ18 |
312 |
dn40 |
160 |
145 |
85 |
/ |
110 |
200 |
3 |
/ |
18 |
4-φ18 |
328 |
|
dn50 |
180 |
160 |
100 |
/ |
125 |
230 |
3 |
/ |
20 |
4-φ18 |
450 |
|
dn65 |
320 |
180 |
120 |
/ |
145 |
290 |
3 |
/ |
22 |
4-φ18 |
530 |
|
dn80 |
360 |
195 |
135 |
/ |
160 |
310 |
3 |
/ |
22 |
8-φ18 |
560 |
|
dn100 |
400 |
230 |
160 |
/ |
190 |
350 |
3 |
/ |
24 |
8-φ23 |
618 |
|
dn125 |
450 |
270 |
188 |
/ |
220 |
400 |
3 |
/ |
28 |
8-φ25 |
675 |
|
dn150 |
450 |
300 |
218 |
/ |
250 |
480 |
3 |
/ |
30 |
8-φ25 |
740 |
|
dn200 |
450 |
360 |
278 |
/ |
310 |
600 |
3 |
/ |
34 |
12-φ25 |
850 |
|
4 |
dn32 |
125 |
135 |
78 |
66 |
100 |
180 |
2 |
4 |
18 |
4-φ18 |
312 |
dn40 |
160 |
145 |
85 |
76 |
110 |
200 |
3 |
4 |
18 |
4-φ18 |
328 |
|
dn50 |
180 |
160 |
100 |
88 |
125 |
230 |
3 |
4 |
20 |
4-φ18 |
450 |
|
dn65 |
320 |
180 |
120 |
110 |
145 |
290 |
3 |
4 |
22 |
4-φ18 |
530 |
|
dn80 |
360 |
195 |
135 |
121 |
160 |
310 |
3 |
4 |
22 |
8-φ18 |
560 |
|
dn100 |
400 |
230 |
160 |
150 |
190 |
350 |
3 |
4.5 |
24 |
8-φ23 |
618 |
|
dn125 |
450 |
270 |
188 |
176 |
220 |
400 |
3 |
4.5 |
28 |
8-φ25 |
675 |
|
dn150 |
450 |
300 |
218 |
204 |
250 |
480 |
3 |
4.5 |
30 |
8-φ25 |
740 |
|
dn200 |
450 |
375 |
282 |
260 |
320 |
600 |
3 |
4.5 |
38 |
12-φ30 |
850 |
