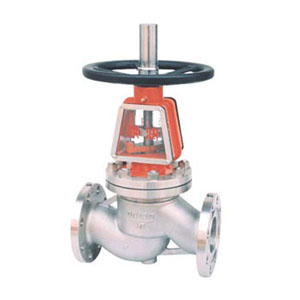

氧气截止阀说明：氧气截止阀主要用来接通或截断管路中的介质，一般不用来调节流量，但适用的压力范围很广。氧气专用阀是为氧气管网特殊设计的专用阀门，广泛应用于钢铁、冶金、石化、化工等用氧工程的管网中．
氧气截止阀结构特点
该类产品除了具有普通阀门的功能外，又有其自身的特点。在制造时采用严格的禁油措施，并且所有零件在安装前均进行严格的脱脂处理。所有通径阀门法兰端均设有导电螺孔，以防静电。阀门外露部位有保护措施，防止尘土和油类污染。该类产品的所用材料分两大类：一类是选用了铸造硅黄铜为阀体、阀盖、阀瓣的用材；另一类是选用了优质不锈钢为阀体、阀盖、阀瓣的用材。
氧气截止阀设计与制造标准
●设计与制造：gb12235
●法兰尺寸：gb9113
●结构长度：gb12221
●检验与实验：gb/t13927
氧气截止阀主要性能和使用范围
| yj41w-25p yj41w-40p |
2.5 | 3.8 | 2.5 | 2.5 | 常温 | 氧气 |
| 型号 | 公称压力 | 壳体试验压力ps(mpa) | 气密封试验 | 适用温度(℃) | 适用介质 | |
| 水 | 气 | |||||
氧气截止阀主要外形尺寸
| yj41w-40p、yj41w-40r | 重 量 (kg) |
|||||||||||||
| 公称通径 dn(mm) |
尺 寸 (mm) | |||||||||||||
| l | d | d1 | d2 | d6 | b | f | fz | z-фd | dz | i | h | d0 | ||
| 15 | 130 | 95 | 65 | 45 | 40 | 16 | 2 | 4 | 4-ф14 | 82 | 10 | 202 | 100 | 5 |
| 20 | 150 | 105 | 75 | 55 | 51 | 16 | 2 | 4 | 4-ф14 | 95 | 13 | 225 | 100 | 6.5 |
| 25 | 160 | 115 | 85 | 65 | 58 | 16 | 2 | 4 | 4-ф14 | 98 | 15 | 236 | 125 | 7 |
| 32 | 190 | 135 | 100 | 78 | 66 | 18 | 2 | 4 | 4-ф18 | 120 | 28 | 312 | 180 | 13.5 |
| 40 | 200 | 145 | 110 | 85 | 76 | 18 | 3 | 4 | 4-ф18 | 135 | 20 | 328 | 160 | 16 |
| 50 | 230 | 160 | 125 | 100 | 88 | 20 | 3 | 4 | 4-ф18 | 160 | 25 | 450 | 320 | 32 |
| 65 | 290 | 180 | 145 | 120 | 110 | 22 | 3 | 4 | 8-ф18 | 180 | 30 | 530 | 360 | 45 |
| 80 | 310 | 195 | 160 | 135 | 121 | 22 | 3 | 4 | 8-ф18 | 195 | 32 | 560 | 400 | 60 |
| 100 | 350 | 230 | 190 | 160 | 150 | 24 | 3 | 4.5 | 8-ф23 | 230 | 40 | 618 | 450 | 80 |
| 125 | 400 | 270 | 220 | 188 | 176 | 28 | 3 | 4.5 | 8-ф25 | 275 | 42 | 675 | 450 | 105 |
| 150 | 480 | 300 | 250 | 218 | 204 | 30 | 3 | 4.5 | 8-ф25 | 330 | 50 | 743 | 560 | 134 |
| 200 | 600 | 375 | 320 | 282 | 260 | 38 | 3 | 4.5 | 12-ф30 | 405 | 55 | 850 | 640 | 266 |
| 250 | 650 | 445 | 385 | 345 | 313 | 42 | 3 | 4.5 | 12-ф34 | 480 | 88 | 975 | 720 | 491 |
| 300 | 750 | 510 | 450 | 408 | 364 | 46 | 4 | 4.5 | 16-ф34 | 520 | 100 | 1115 | 800 | 705 |
| 400 | 950 | 655 | 585 | 535 | 474 | 58 | 4 | 5 | 16-ф41 | 650 | 140 | 1425 | 900 | 1234 |
