DJ41Y法兰低温截止阀
作者：来源：http://tjotlfm.gotoip1.com 日期：2018-04-04 17:17:50 人气：标签：

法兰低温截止阀dj41y适用于低温液体贮运设备的管理系统，具有开关灵活、密封可靠的特点，也可用于其他低温和深冷介质的管理系统。

法兰低温截止阀执行标准
设计与制造：jb/t7749-95
结构长度：gb/t12221-89
连接端：gb/t9113-2000，hg20592-97，sh3406-96gb/t12224-89
检验与试验：jb/t7749-95

法兰低温截止阀性能参数

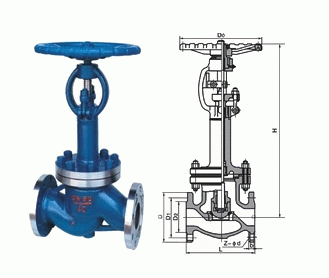

法兰低温截止阀d41y主要外形和连接尺寸

公称通径	主要外形尺寸和连接尺寸							h
公称通径	l	d	d1	d2	b	z-d	d0	-46℃	-101℃	-196℃
dj41y-16c dj41y-16p dj41y-16r dj641y-16c dj641y-16p dj641y-16r dj9b41y-16c dj9b41y-16p dj9b41y-16r
50	230	160	125	100	16	4-18	240	460	480	520
65	290	180	145	120	18	4-18	280	475	505	525
80	310	195	160	135	20	8-18	280	520	550	590
100	350	215	180	155	20	8-18	320	545	575	615
125	400	245	210	185	22	8-18	360	590	620	660
150	480	280	240	210	24	8-23	400	650	650	730
200	600	335	295	265	26	12-23	400	850	850	930
250	730	405	355	320	30	12-25	450	956	986	1036
300	850	460	410	375	30	12-25	500	1095	1125	1175
dj41y-25 dj41y-25p dj41y-25r dj641y-25c dj641y-25p dj641y-25r dj9b41y-25c dj9b41y-25p dj9b41y-25r
50	230	160	125	100	20	4-18	240	460	480	520
65	290	180	145	120	22	8-18	280	475	505	525
80	310	195	160	135	22	8-18	280	520	550	590
100	350	230	190	160	24	8-23	320	545	575	615
125	400	270	220	188	28	8-25	360	590	620	660
150	480	300	250	218	30	8-25	400	650	680	730
200	600	360	310	278	34	12-25	400	850	880	930
250	730	425	370	332	36	12-30	450	956	986	1036
300	850	485	430	390	40	16-30	500	1095	1125	1175
dj41y-40 dj41y-40p dj41y-40r dj641y-40c dj641y-40p dj641y-40r dj9b41y-40c dj9b41y-40p dj9b41y-40r
50	230	160	125	100	20	-	240	483	504	546
65	290	180	145	120	22	-	280	499	530	551
80	310	195	160	135	22	-	280	546	578	620
100	350	230	190	160	24	-	320	572	604	646
125	400	270	220	188	28	-	360	620	61	693
150	480	300	250	218	30	-	400	683	741	767
200	600	360	320	282	38	-	400	893	924	977
250	730	425	385	345	42	-	450	1004	1035	1088
300	850	485	450	408	46	-	500	1150	1181	1234
