美标法兰截止阀概述：
美标法兰截止阀适用于公称压力pn1．6～16mpa，工作温度-29～550℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。驱动方式有手动、齿轮传动、电动、气动等。
美标截止阀优点：(1)结构简单，制造和维修比较方便。(2)工作行程小，启闭时间短。(3)密封性好，密封面间磨擦力小，寿命较长。美标法兰截止阀设计标准
设计与制造 design and manufacture |
结构长度 face to face/ end to end |
法兰尺寸 flange dimension |
对焊连接尺寸butt welding dimension |
压力-温度 pressure temperature lating |
试验-检验inspection and test |
ansi b16.34 bs1873 |
ansi b16.10 |
ansi b16.5 |
ansi b16.25 |
ansi b16.34 |
api 598 |
美标法兰截止阀压力试验
公称压力pn(lb) |
强度试验 |
水密封试验 |
气密封试验 |
|||
mpa |
lbf/in2 |
mpa |
lbf/in2 |
mpa |
lbf/in2 |
|
150 |
3.0 |
430 |
2.2 |
315 |
0.4-0.7 |
60-100 |
300 |
7.7 |
1110 |
5.7 |
815 |
||
600 |
15.3 |
2220 |
11.3 |
1630 |
||
900 |
23.0 |
3330 |
17.0 |
2445 |
||
1500 |
38.4 |
5560 |
28.2 |
4080 |
||
2500 |
64.0 |
9255 |
47.0 |
6790 |
||
美标法兰截止阀主要零件材料及性能
体、盖 |
阀杆 |
密封面 |
垫片（环） |
填料 |
工作温度working temperature |
适用介质 |
wcb |
2cr13 |
13cr |
增强柔性石墨 |
柔性石墨 |
≤425 |
水蒸汽油品 |
wc1 |
38crmoal 25cr2mov |
≤425 |
||||
wc6 |
≤540 |
|||||
wc9 |
≤570 |
|||||
c5 c12 |
≤540 |
|||||
cf8 |
f304 |
≤200 |
硝酸醋酸尿素 |
|||
cf8m |
f316 |
|||||
cf3 |
f304l |
|||||
cf3m |
f316l |

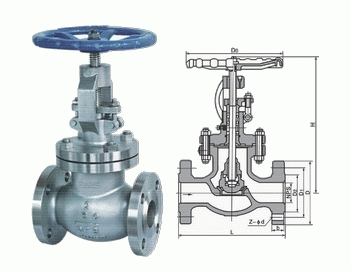

美标法兰截止阀主要尺寸和重量
dn |
150lb 凸面法兰（rf) 主要尺寸dimensions（mm） |
重量 |
||||||||
mm |
in |
l |
d |
d1 |
d2 |
b |
n-φd |
h |
d0 |
|
15 |
1/2 |
108 |
89 |
60.5 |
35 |
11.2 |
4-16 |
241 |
100 |
6.9 |
20 |
3/4 |
117 |
98 |
69.9 |
43 |
12.7 |
4-16 |
241 |
100 |
9.8 |
25 |
1 |
127 |
108 |
79.2 |
51 |
14.2 |
4-16 |
242 |
125 |
13.5 |
32 |
11/4 |
140 |
117 |
89 |
63 |
16 |
4-16 |
280 |
160 |
19.5 |
40 |
11/2 |
165 |
127 |
98.6 |
73 |
17.5 |
4-16 |
286 |
160 |
28.5 |
50 |
2 |
203 |
152 |
120.7 |
92 |
19 |
4-19 |
368 |
200 |
18 |
65 |
21/2 |
216 |
178 |
139.7 |
105 |
22.4 |
4-19 |
387 |
200 |
30 |
80 |
3 |
241 |
190 |
152.4 |
127 |
24 |
4-19 |
411 |
250 |
41 |
100 |
4 |
292 |
229 |
190.5 |
157 |
24 |
4-19 |
454 |
250 |
64 |
125 |
5 |
356 |
254 |
216.0 |
186 |
24 |
8-22.5 |
455 |
350 |
86 |
150 |
6 |
406 |
279 |
241.3 |
216 |
25.4 |
8-22.5 |
541 |
350 |
113 |
200 |
8 |
495 |
343 |
298.5 |
270 |
28.4 |
8-22.5 |
651 |
450 |
178 |
250 |
10 |
622 |
406 |
362.0 |
324 |
30.2 |
12-25.4 |
800 |
450 |
270 |
300 |
12 |
698 |
483 |
431.8 |
381 |
32 |
12-25.4 |
1231 |
600 |
350 |
350 |
14 |
787 |
533 |
476.3 |
413 |
35 |
12-29 |
1450 |
600 |
460 |
400 |
16 |
914 |
597 |
539.8 |
470 |
36.6 |
26-29 |
1645 |
600 |
590 |
