高温高压焊接闸阀中腔选用压力自紧式密封布局，内腔压力越高密封功能越好。支管两头为焊接布局，习惯不一样的接收要求。闸板和阀座的密封面选用司太立(stellite)钴基硬质合金堆焊而成，耐磨、耐高温，耐腐蚀，抗擦伤功能好。阀杆经调质和外表氮化处置，有良好的抗腐蚀性和抗擦伤性。启闭件的布局可根据用户要求规划成单板、双板、平行双板等不一样形式。焊接衔接的闸阀适用于公称压力42.0mpa工作温度≤600℃的石油、化工、火力电站等各种工况的管路上，切断或接通介质。

高压锻钢闸阀的基本原理

闸阀具有流体阻力小，适用的压力、温度范围大等特点，是一种最常用的截断阀，用于截断或接通管路中的介质。目前，国内闸阀普遍采用的是七十年代的三化设计结构。与美国、日本等先进国家的闸阀相比，结构笨大，阀体材料品种不全，密封性能不可靠。密封性能不可靠。尤其是pn1.0mpa的低压闸阀，国内只有铸铁材料，铸铁闸阀常常发生阀体冻裂、闸板脱落等严重问题，铸铁闸阀的碳钢阀桿易锈蚀，填料垫片质量差，内外泄漏严重。对于腐蚀性介质工况，国内缺少适用于低压系统的pn1.0mpa不锈钢闸阀，用较高压力级的不锈钢闸阀代用，不仅增大了工程或项目的投资，也造成了不锈钢材料不必要的浪费。

高压闸阀产品特点

    1、符合国内外先进标准的要求，密封可靠，性能优良。

    2、阀体材料品种齐全，填料、垫片可根据实际工况或用户要求合理选配，能适用于各种压力、温度及介质工况。

    3、采用楔式弹性闸板结构，中大口径设置滚动轴承，启闭轻松。

    4、可采用多种配管法兰标准及法兰密封面型式，满足各种工程需要及用户要求。

    5、开发了pn1.0mpa的低压碳钢闸阀，可替代铁制闸阀，有效地解决了铸铁闸阀壳体易冻裂、闸板易脱落、阀桿易锈蚀，密封性能不可靠等问题。

    6、开发了pn1.0mpa的低压不锈钢系列闸阀，能适用于各种腐蚀性介质工况，降低成本，节约材料。

高压锻钢闸阀适用范围

　　高压锻钢闸阀适用于公称压力pn1.0～16.0mpa，工作温度-29～425℃（碳钢）及-40～200℃（不锈钢）的名种管路上，用于截断或接通管路中的介质。通过选用不同的材质，可适用于水、蒸汽、油品、硝酸、醋酸、强氧化性介质及尿素等多种介质，驱动方式有手动、伞齿轮传动及电动。

锻钢闸阀有三种阀盖设计形式。第一种是螺栓式阀盖，按这种设计形式设计的阀门，其阀体与阀盖用螺栓螺母连接，缠绕式垫片（316夹柔性石墨制造）密封。客户有特殊要求时也可采用金属环连接。第二种设计形式是焊接式阀盖，按这种设计形式的阀门，其阀体与阀盖用螺纹连接，全焊密封。客户有特殊要求时也可采用全焊透连接。第三种是压力自紧式阀盖，按这种设计形式设计的阀门，其阀体与阀盖螺纹连接，内压自密封环密封。

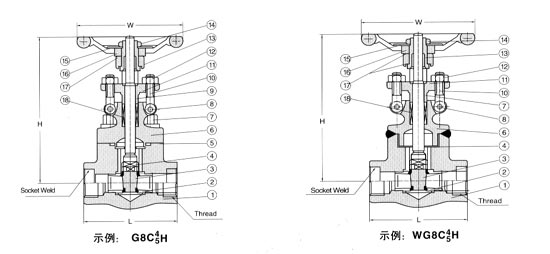

高温高压焊接、内螺纹锻钢闸阀 800lb

※注意：客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。
cs=碳钢；as=合金钢；ss=不锈钢；

尺寸（mm)和重量（kg）

900lb～1500lb

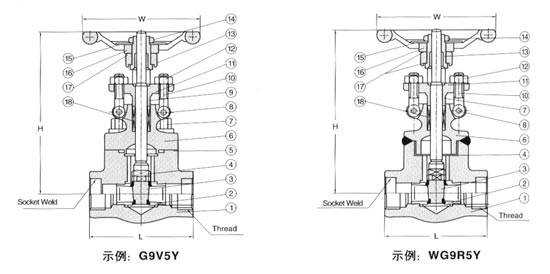

高温高压焊接、内螺纹锻钢闸阀 900lb～1500lb

标准材质明细表

※注意：客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。
cs=碳钢；as=合金钢；ss=不锈钢；

尺寸（mm)和重量（kg）

900lb～2500lb

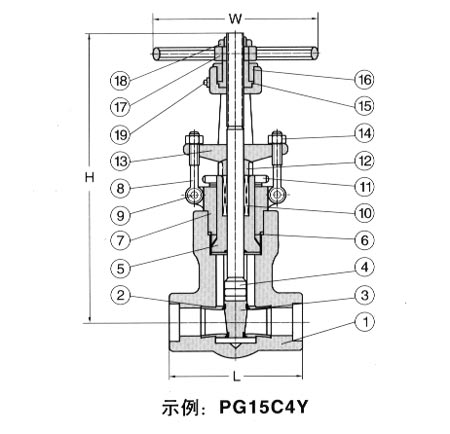

高温高压焊接、内螺纹锻钢闸阀（自密封） 900lb～2500lb

标准材质明细表

※注意：客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。
cs=碳钢；as=合金钢；ss=不锈钢；

尺寸（mm)和重量（kg）
