设计与制造：gb12235

结构长度：gb12221(1系列)
法兰连接尺寸：gb4216、jb78

电动衬氟截止阀用途：
j941fs电动衬氟截止阀专用于控制非腐蚀性或强腐蚀性介质，阀体内腔表面无衬里或覆有可供选择的各种氟塑料，适用于不同工作温度和液体管路.
适用温度：≤85℃、≤100℃、≤120℃≤150℃(按照衬里和隔膜材料)

电动衬氟截止阀材料：
阀 体：铸铁、碳钢、不锈钢
阀 盖：铸铁、碳钢、不锈钢
衬 里：氟塑料
阀 瓣：碳钢、不锈钢，完全包覆氟塑料
阀 杆：碳钢、不锈钢，部分包覆氟塑料
电动装置：组合件

压力等级：0.6 1.0 1.6

电动衬氟截止阀测试：
衬里层：电火花检测
试验与检验按gb/t13927标准
公称压力：pn（mpa）
阀体：pn×1.5
密封：pn×1.1

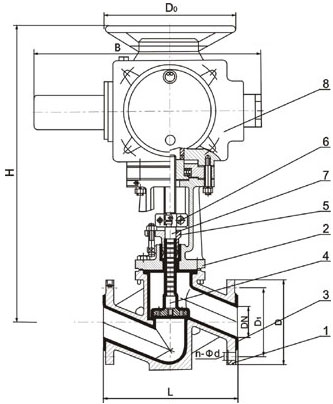

部件列表：
1.阀体 2.阀盖 3.阀体衬里 4.阀瓣 5.压盖子 6.连接板 7.阀杆 8.电动装置
