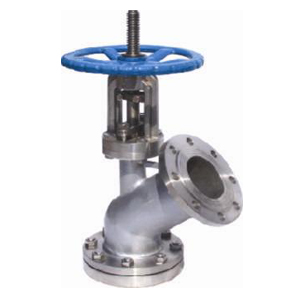

平底放料阀主要性能参数
| 型号 | 压力级 (lb) | 适用温度 /℃ | 适用介质 | 阀体、阀盖、阀瓣 | 材料 | ||
| 阀杆 | 密封面材料 | 填科 | |||||
| fs45y-150(lb) | 150 | ≤425 | 碱性氧化铝料 解剖浆 | wcb | 铬不锈钢 | 堆焊硬质合 | 柔性石墨 |
| fs45y-400(lb) | 400 | ||||||
| fs545y-150(lb) | 150 | ||||||
| fs545y-400(lb) | 400 | ||||||
平底放料阀主要外形及结构尺寸
| dn/in | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 10 | 12 |
| 驱动方式 | 手动 | 手动 | 手动 | 手动 | 手动 | 齿动 | 齿动 | 齿动 | 手动 |
| l | 155 | 215 | 235 | 275 | 335 | 400 | 500 | 590 | 254 |
| do | 250 | 250 | 250 | 320 | 360 | 450 | 600 | 600 | 305 |
| h | 490 | 490 | 632 | 668 | 925 | 1145 | 1365 | 1390 | 90 |
| φx | 635 | 89 | 114 | 250 | 159 | 215 | 470 | 510 | 652 |
液控进料阀dfj745f主要性能参数
| 型号 | pn | 工作压力 /mpa | 适用温度 /℃ | 适用介质 | 材料 |
| df j745f-2.5 | 2.5 | 0.25 | ≤150 | 阀体、锥阀头、法兰食品、医药及硝酸类奥氏体不锈钢 | 密封圈、填料 聚四氟乙烯 |
液控进料阀dfj745f主要外形及结构尺寸
| dn | l | d | k | d1 | f1 | 8×φ d1 | b | f | a | zxφd2 |
| 125 | 464 | 340 | 295 | 240 | 2 | 8×φ 22 | 20 | 210 | 225 | 8xφ16 |
| 80 | 362 | 285 | 240 | 180 | 2 | 8× φ 18 | 14 | 160 | 45 | 4xφ18 |
