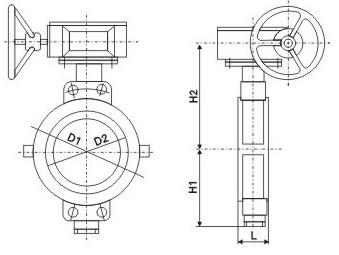

对夹式衬氟蝶阀主要零件及材料：☆上下阀体：铸铁、铸钢、不锈钢、内衬f☆阀座：f4、f46☆带杆蝶板：f4、f46☆填料：f4、f46☆衬垫：硅橡胶☆蜗轮手柄：qt400-15球墨铸铁对夹式衬氟蝶阀设计标准：☆设计标准：gb12238☆结构长度：gb12221☆法兰标准：jb/t79-94 gb9113.1-26☆检验试验：jb/t13927☆驱动方式：蜗轮、手动、电动、气动对夹式衬氟蝶阀尺寸及重量：
| 公称通径 | pn1.0(mpa)主要外形尺寸和连接尺寸(mm) | pn1.6(mpa) | 重量 | |||||||||
| dn | l | d | d1 | d2 | f | z-φd | h2 | h1 | d | d1 | z-φd | kg |
| 40 | 33 | 145 | 110 | 85 | 3 | 4-φ18 | 270 | 80 | 145 | 110 | 4-φ18 | 4 |
| 50 | 43 | 160 | 125 | 100 | 3 | 4-φ18 | 280 | 85 | 160 | 125 | 4-φ18 | 5 |
| 65 | 46 | 180 | 145 | 120 | 3 | 4-φ18 | 290 | 93 | 180 | 145 | 4-φ18 | 7 |
| 80 | 46 | 195 | 160 | 140 | 3 | 4-φ18 | 310 | 100 | 195 | 160 | 8-φ18 | 9 |
| 100 | 52 | 215 | 180 | 155 | 3 | 8-φ18 | 340 | 110 | 215 | 180 | 8-φ18 | 13 |
| 125 | 56 | 245 | 210 | 185 | 3 | 8-φ18 | 355 | 120 | 245 | 210 | 8-φ18 | 15 |
| 150 | 56 | 280 | 240 | 210 | 3.5 | 8-φ23 | 380 | 160 | 280 | 240 | 8-φ23 | 24 |
| 200 | 60 | 335 | 295 | 265 | 3.5 | 8-φ23 | 430 | 245 | 335 | 295 | 12-φ23 | 38 |
| 250 | 68 | 390 | 350 | 320 | 4 | 12-φ23 | 450 | 260 | 405 | 355 | 12-φ26 | 60 |
| 300 | 78 | 440 | 400 | 370 | 4 | 12-φ23 | 480 | 300 | 460 | 410 | 12-φ26 | 70 |
| 350 | 78 | 500 | 460 | 420 | 4 | 16-φ23 | 600 | 320 | 520 | 470 | 16-φ26 | 80 |
| 400 | 102 | 565 | 515 | 475 | 4.5 | 16-φ25 | 630 | 330 | 580 | 525 | 16-φ30 | 120 |
| 450 | 114 | 615 | 565 | 525 | 4.5 | 20-φ25 | 655 | 380 | 640 | 585 | 20-φ30 | 165 |
| 500 | 127 | 670 | 620 | 580 | 5 | 20-φ25 | 680 | 390 | 715 | 650 | 20-φ33 | 205 |
| 600 | 154 | 780 | 725 | 690 | 5 | 20-φ30 | 730 | 450 | 840 | 770 | 20-φ36 | 250 |
| 700 | 165 | 895 | 840 | 800 | 5 | 24-φ30 | 790 | 480 | 910 | 840 | 24-φ36 | 320 |
| 800 | 190 | 1010 | 950 | 905 | 5 | 24-φ34 | 880 | 580 | 1020 | 950 | 24-φ39 | 395 |
| 900 | 203 | 1110 | 1050 | 1005 | 5 | 28-φ34 | 930 | 625 | 1120 | 1050 | 28-φ39 | 450 |
| 1000 | 216 | 1220 | 1160 | 1115 | 6 | 28-φ34 | 1000 | 660 | 1255 | 1170 | 28-φ42 | 600 |
| 1200 | 254 | 1450 | 1380 | 1325 | 6 | 32-φ41 | 1300 | 780 | 1485 | 1390 | 32-φ48 | 825 |
