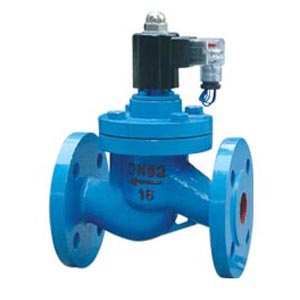

空气电磁阀zcz（zcf）介绍
zcz（zcf）电磁阀是进行气动开关控制的执行机构，常用作压缩空气管路的通断开关。它不仅能和脉冲气流，应用于脉冲信号发生器配套，产生脉冲气力输送线上；也适用于其他以压缩空气为介质的气动自控线上。广泛应用于建材、化工冶金、水泥、塑料、粮食等部门。
空气电磁阀zcz（zcf）技术参数
工作介质 |
煤气，空气等 |
|
||||||||||||
公称温度℃ |
≤60 |
|
||||||||||||
公称压力 （mpa） |
1.0 |
|
||||||||||||
工作压差 （mpa） |
0.05~1.0 |
0.1~1.0 |
|
|||||||||||
电源电压 |
ac220v其余规格可作特殊订货 |
|
||||||||||||
使用寿命 |
按jb/t7352-94规定 |
|
||||||||||||
额定流量 系数（kv） |
|
|||||||||||||
泄漏量 (ml/min) |
按jb/t7352-94·f规定 |
|
||||||||||||
公称通径 （mm） |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
|||
功耗（va） |
40、30 |
30 |
|
|||||||||||
空气电磁阀zcz（zcf）安装尺寸
公称通径 dn |
内螺纹连接 |
法兰连接 |
|||||||||
外形尺寸 |
内螺纹 |
外形尺寸 |
法兰尺寸 |
||||||||
h |
l |
g |
h |
l |
d |
d1 |
d2 |
b |
f |
n-d |
|
15 |
153 |
92 |
1/2 |
175 |
130 |
95 |
65 |
46 |
14 |
2 |
4 -φ14 |
20 |
153 |
92 |
3/4 |
180 |
150 |
105 |
75 |
56 |
16 |
2 |
4 -φ14 |
25 |
153 |
110 |
1 |
195 |
160 |
115 |
85 |
65 |
16 |
3 |
4 -φ14 |
32 |
176 |
120 |
11/4 |
205 |
180 |
140 |
100 |
76 |
18 |
3 |
4 -φ18 |
40 |
176 |
140 |
11/2 |
220 |
200 |
150 |
110 |
84 |
18 |
3 |
4 -φ18 |
50 |
192 |
162 |
2 |
235 |
230 |
165 |
125 |
99 |
20 |
3 |
4 -φ18 |
65 |
|
|
|
250 |
290 |
185 |
145 |
118 |
20 |
3 |
4 -φ18 |
80 |
|
|
|
260 |
310 |
200 |
160 |
132 |
20 |
3 |
8-φ18 |
100 |
|
|
|
290 |
350 |
220 |
180 |
156 |
22 |
3 |
8-φ18 |
125 |
|
|
|
365 |
400 |
250 |
210 |
184 |
22 |
3 |
8-φ18 |
150 |
|
|
|
400 |
480 |
285 |
240 |
211 |
24 |
3 |
8-φ22 |
